一、概述

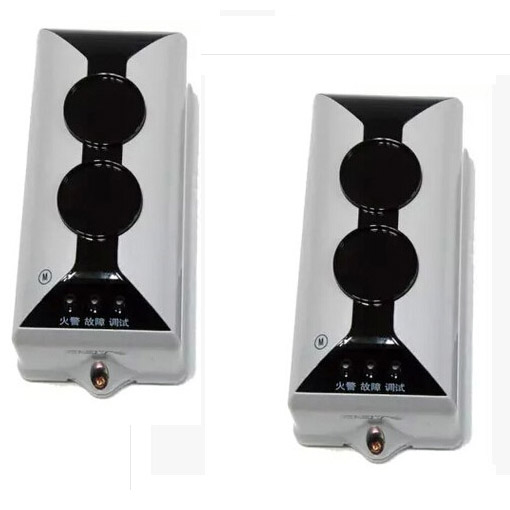

海灣JTY-HM-GST102線型光束感煙火災探測器(以下簡稱探測器)為編碼型反射式線型紅外光束感煙探測器。探測器可直接與海灣公司生產的火災報警控制器連接，通過總線完成二者間狀態信息的傳遞。探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試、火警的判斷和故障的判斷。探測器全面兼容數字化總線技術，具有信息上傳速度快，信息內容豐富的優點。該探測器還具有根據外界環境參數變化補償的功能，降低了探測器對現場環境潔凈程度的要求，探測器的靈敏度可通過電子編碼器進行現場設置，拓寬了本產品的應用場所。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。該探測器可用于歷史性建筑、倉庫、大型存儲區、購物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于有輕微煙塵的空間。

二、JTY-HM-GST102線型光束感煙火災探測器特點

1. 工作電壓范圍寬、保護面積大；

2. 探測器將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；

3. 內置微處理器，智能化火警、故障判斷；

4. 具有自動校準功能，確?？梢杂蓡稳嗽诙虝r間內完成調試，操作簡單、方便；

5. 具有自診斷功能，可以監測探測器的內部故障；

6. 具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；

7. 探測器兼容技術先進的數字化總線協議，操控性能強；

8. 電子編碼，地址碼可現場設定；

9. 可現場設置三個級別的靈敏度；

10. 探測光路設計巧妙，抗干擾性能強；

11. 采用SMT工藝；

12. 外形美觀大方，已獲國家專利，專利號為ZL 033580537。

三、JTY-HM-GST102線型光束感煙火災探測器技術特性

1. 工作電壓：電源電壓DC15V～DC28V；總線電壓15V～28V

2. 工作電流：

電源電流：調試電流≤20mA

監視電流≤8mA

報警電流≤12mA

總線電流≤2mA

3. 調節角度：-6度～+6度

4. 光路定向相依性角度：±0.5度

5. 靈敏度等級：

一級靈敏度：靈敏度最高

二級靈敏度：靈敏度中等

三級靈敏度：靈敏度最低

6. 探測器的狀態指示：

調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。

正常監視狀態：紅色指示燈周期性閃爍。

火警：紅色指示燈常亮，黃色指示燈熄滅?；鹁盘栃栌煽刂破髑宄?。探測器報火警時，由控制器點亮探測器火警指示燈。

故障：黃色指示燈常亮。如果故障恢復，探測器的故障信號由探測器自動消除。

光路被全部遮擋：探測器先報故障并點亮黃色指示燈，20s后探測器再報火警，并由控制器點亮紅色指示燈，熄滅黃色指示燈。注意：此種情況并不一定代表火災發生，當遮擋恢復后，故障信號由探測器自動清除，火警信號需由控制器清除。

7. 使用環境：

溫    度：-10C～+50C

相對濕度≤95%，不凝露

8. 保護面積：探測器最大保護面積為14×100＝1400m2，最大寬度為14m

9. 光路長度：8m～100m

10. 防護等級：

普通環境應用時，外殼防護等級為IP20；

特殊環境應用時，經膠封處理后，外殼防護等級為

IP66

11. 外形尺寸：

長度：206mm  寬度：95mm  厚度：95mm

12. 殼體材料和顏色：ABS，灰色

13. 重量：450g

14. 安裝孔間距：

預埋安裝尺寸：158mm

明裝固定孔間距： 79mm×96mm
