特點

海灣JTY-GD-G5T 點型光電感煙火災探測器(簡稱探測器)是采用紅外散射原理研制而成的點型光電感 煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦 公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所。探測器具有以下特點：

（1） 地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠；

（2） 單片機實時采樣處理數據、并能保存 14 個歷史數據，曲線顯示跟蹤現場情況；

（3） 具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能；

（4） 無極性二總線信號；

（5） 采用集成芯片，抗電磁干擾能力強；

（6） 應用軌到軌運放，抗灰塵累積能力強。

（7） 指示燈指示明顯，360 度范圍可見。

主要技術指標

（1） 工作電壓： 信號總線電壓：總線 24V 允許范圍：16V～28V

（2） 工作電流： 監視電流≤0.3mA 報警電流≤1.0mA

（3） 指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮

（4） 編碼方式：電子編碼（編碼范圍為 1～242）

（5） 線制：信號二總線無極性

（6） 使用環境： 溫 度：-10℃～+55℃ 相對濕度≤95%，不凝露

（7） 外形尺寸：直徑 103mm 高 53mm（帶底座）

（8） 外殼防護等級：IP32

（9） 殼體材料和顏色：ABS，白色

（10） 重量：約 115g

（11） 安裝孔距：45mm～75mm

保護面積

當空間高度為 6m～12m 時，一個探測器的保護面積，對一般保護場所而言為 80m2。空間高度為 6m 以下時，保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

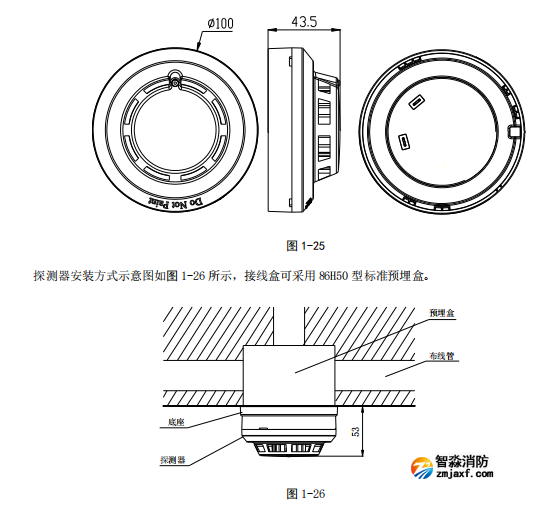

探測器的外形結構示意圖如圖 1-25：

探測器配接 DZ-05 型定位底座示意圖如圖 1-27。底座上有兩個金屬接線端子，其上帶壓線螺釘。

布線管內的探測器總線分別接在接線端子上（不分極性）。

注意：G5 系列產品底座通用，但 G5 系列與 G3 系列底座不通用。

待底座安裝牢固后，將探測器側面定位線對正底座定位線（如圖 1-28 所示），然后順時針旋轉， 即可將探測器安裝在底座上。
