海灣GST-HX-M8503型火災聲光警報器接線安裝技術

特點

GST-HX-M8503火災聲光警報器是一種安裝在現場的聲和光報警設備，由消防控制中心的火災

報警控制器啟動。啟動后警報器發出強烈的聲和光報警信號，以達到提醒現場人員注意的目的。

警報器功耗低、壽命長；火警聲報警，聲音洪亮清晰，能夠在遠距離的情況下提醒現場人員；

報警光顯示醒目。

主要技術指標

 （1）工作電壓：

總線電壓：總線24V

電源電壓：DC24V

 （2）監視電流：

總線電流≤0.5mA

電源電流≤2mA

（3）動作電流：

總線電流≤2mA

電源電流≤60mA

（4）線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

（5）聲壓級≥85dB（正前方 3m 水平處（A 計權））

（6）閃光頻率：1.0Hz～1.5Hz

（7）變調周期：4s（1±20％）

（8）聲調：火警聲

（9）使用環境：

 溫度：-10℃～+50℃

 相對濕度≤95%，不結露

（9） 外殼防護等級：IP30

（10） 執行標準：GB 26851-2011

（11） 外形尺寸：

 106mm×142mm×62mm

結構特征、安裝與布線

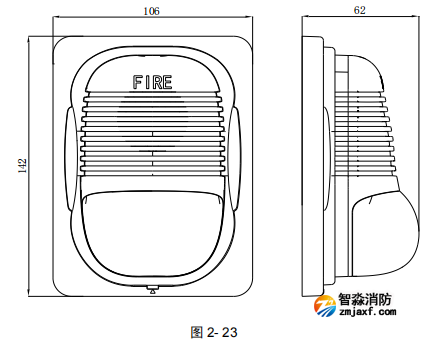

GST-HX-M8503 型警報器外形示意圖如圖 2-23

安裝方法：

（1）警報器采用明裝方式，在普通高度空間下，以距頂棚 0.2m 處為宜。

（2）安裝時，先用兩個螺釘將警報器后殼固定在墻上的 86H50 型預埋盒上（注意警報器后殼

“UP”及箭頭朝上）。

（3）從警報器后殼的進線孔中穿入電纜接在相應端子上，然后將警報器前殼上部塞入警報器后

殼，再將警報器前殼下方按入警報器后殼中。

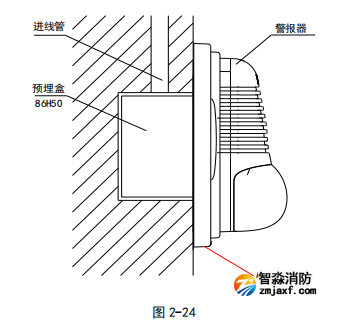

（4）拆卸時，用一字螺絲刀從警報器后殼下方“A”處缺口插入（如圖 2-24 所示，此處外殼上有

一小三角形標志），向下用力撬動，即可將警報器前殼拆下。

警報器接線端子示意圖如圖 2-25 所示：

其中：

Z1、Z2：控制器信號總線，無極性；

D1、D2：接 DC24V 電源，無極性；

布線要求：信號總線 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2；電源線 D1、D2 采用耐

火 BV 線，截面積≥1.5mm2。
