海灣防爆感煙探測器接入火災報警系統示意圖
本文海灣報警設備工程師將為大家介紹海灣防爆感煙探測器是如何接入火災自動報警系統中的。
GST-LD-8332模塊箱內含安全柵，可與JTY-GF-GST104（Ex）及JTY-GF-GST9711（Ex）點型光電感煙火災探測器、JTW-ZOF-GST9712（Ex）點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAB-G1(Ex)手動火災報警按鈕配接，組成本質安全型防爆系統。一旦發生火災，GST-LD-8332編址接口模塊將報警信號通過總線傳入火災報警控制器，控制器產生報警信號并顯示出動作的地址編碼。

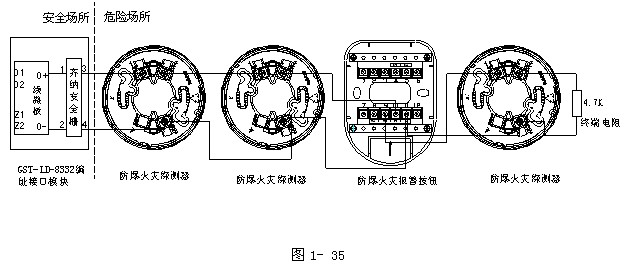

GST-LD-8332模塊箱可與防爆的感溫火災探測器、感煙火災探測器及手動火災報警按鈕一起接入火災報警控制器系統中組成本安型防爆系統。在系統連線末端必須連接一4.7kΩ終端電阻，且一只編址接口模塊混接的各類防爆探測器及報警探測不能超過10只。系統連線如圖1- 35所示。
