氣體滅火控制器丨接線+操作+PDF說明書

作者:海灣消防文章來源：http://m.ixsk.cn/ [大中小]

文末含：利達；青鳥；海灣；諾尼菲爾；防威等氣體滅火控制器常見型號的說明書下載。

開始

1、LD5507EN火災報警控制器/LD5507EN氣體滅火控制器

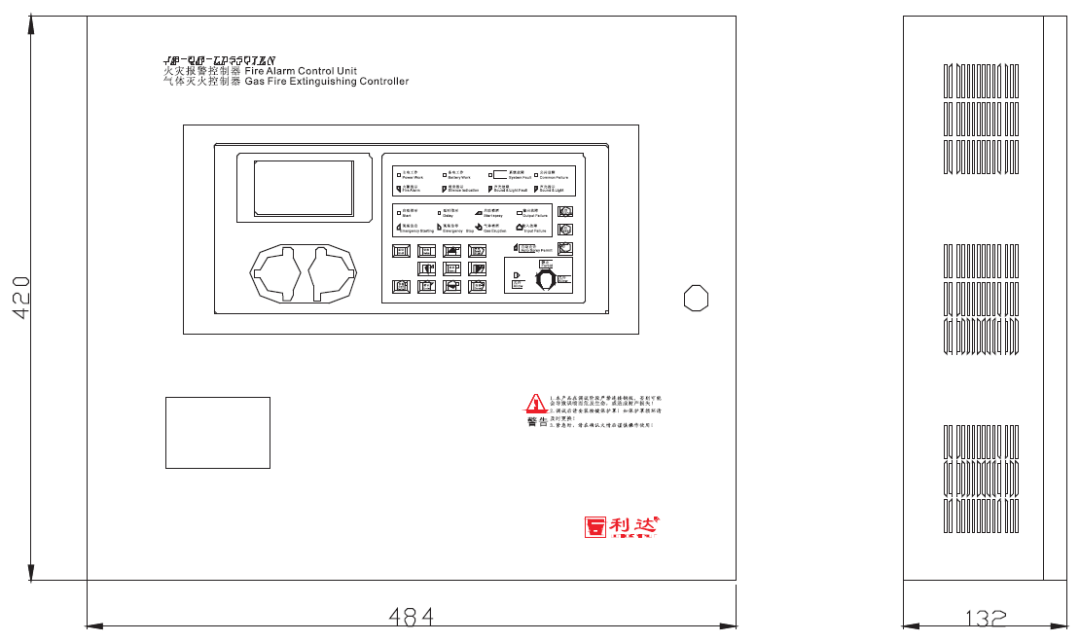

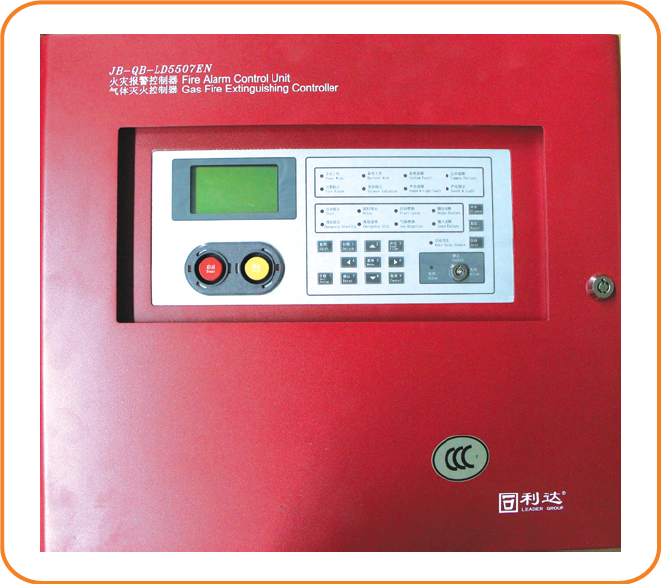

1.1 外形示意圖

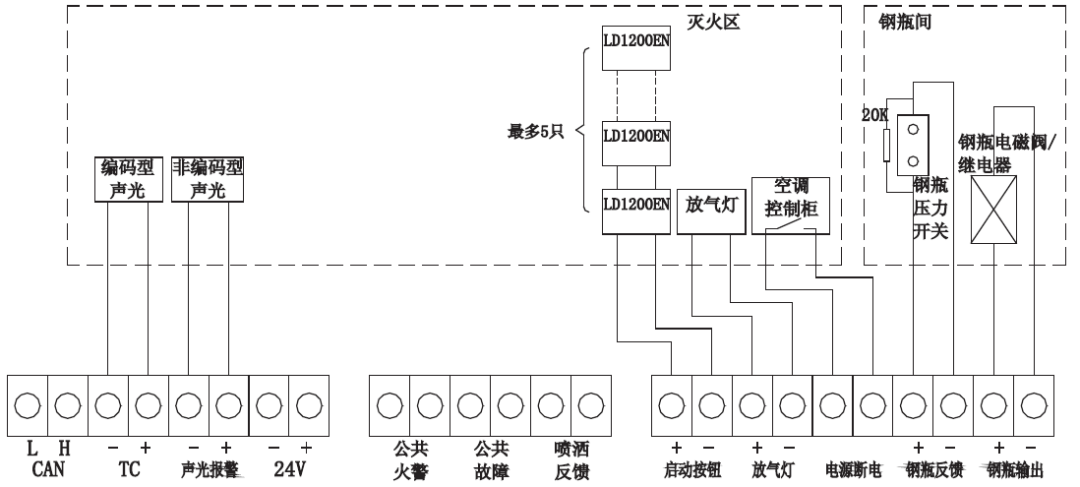

1.2 接線說明

1.3 復位操作

按“復位”按鍵，然后輸入密碼（1111），控制器會提示選擇火警控制器復位或系統復位，選擇1 只復位火災報警控制器，選擇2 火災報警控制器和氣體滅火控制器同時復位。

繼續

2、JB-QB_LD128EN(M)_AI火災報警控制器/JB-QB-LD5502ENI氣體滅火控制器（停產）

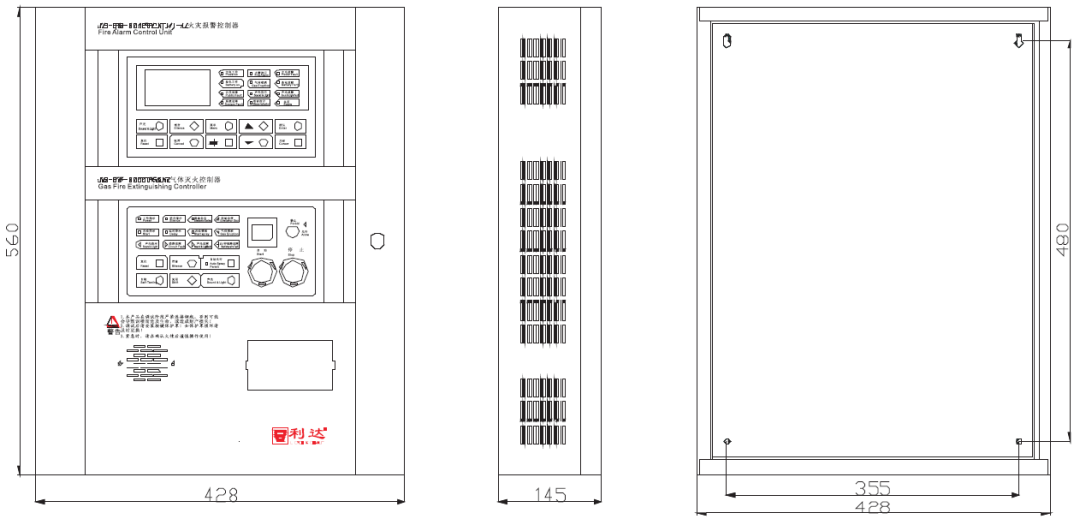

2.1 外形示意圖

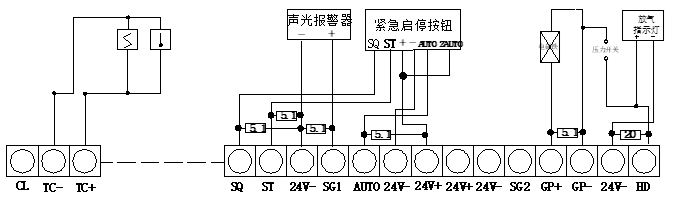

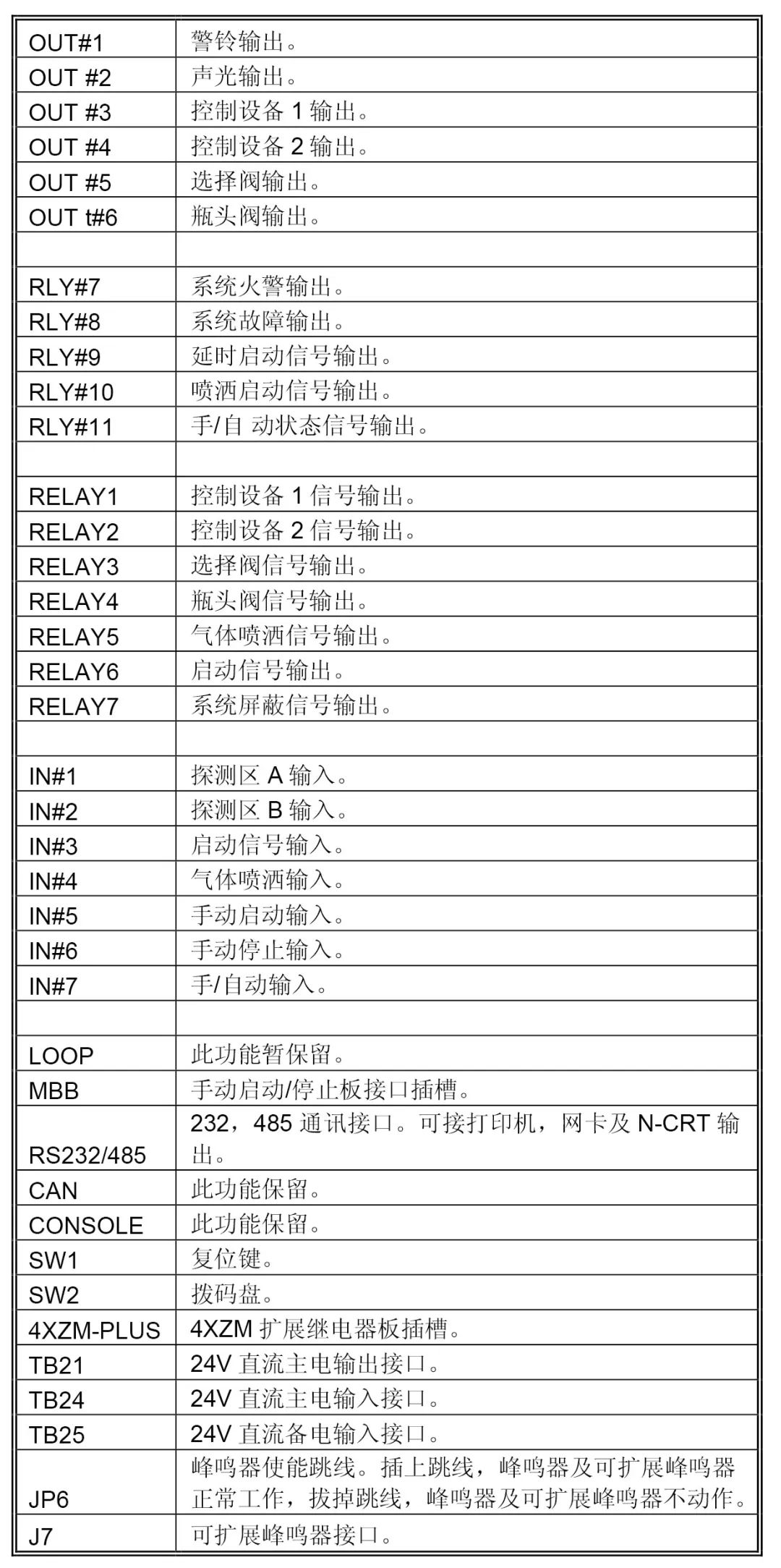

2.2 接線說明

2.3 復位操作

2.3.1 火災報警控制器復位

按“復位”按鍵，然后輸入密碼（4次“→”）

2.3.2 氣體滅火控制器復位

在數碼管處于全滅的狀態連續按“ 復用”鍵數碼管依次顯示“1” “2” “3” “ON”，當數碼管顯示為“ON”，按鍵處于解鎖狀態”，當按鍵處于解鎖狀態，按下“復位”鍵，用于復位。

繼續

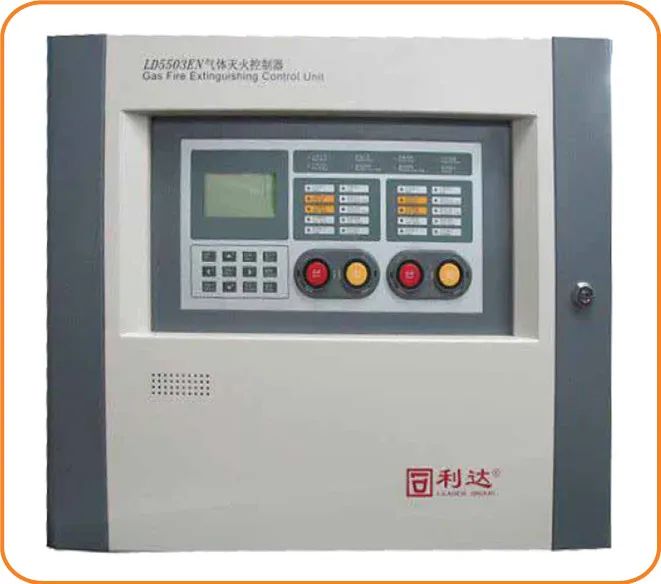

3、LD5503EN氣體滅火控制器（壁掛式）

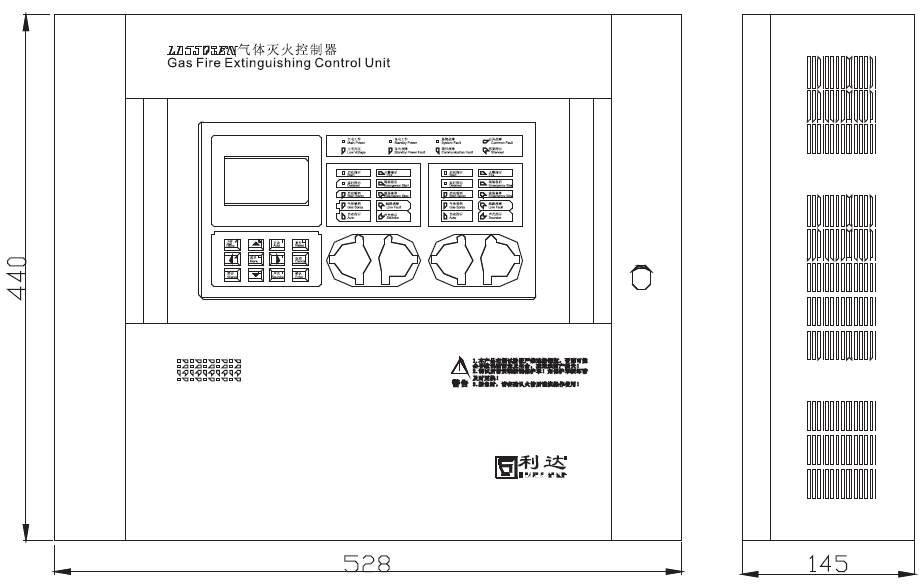

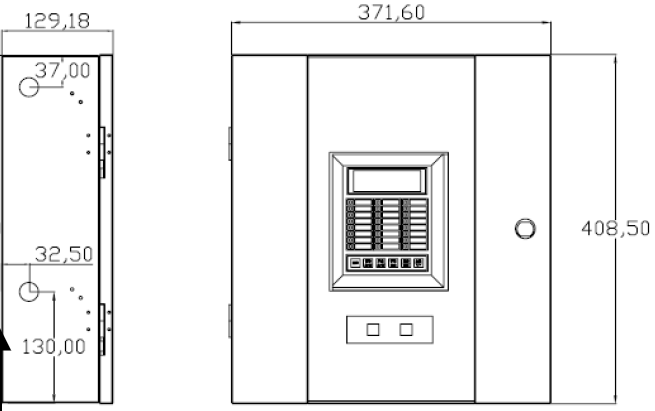

3.1 外形示意圖

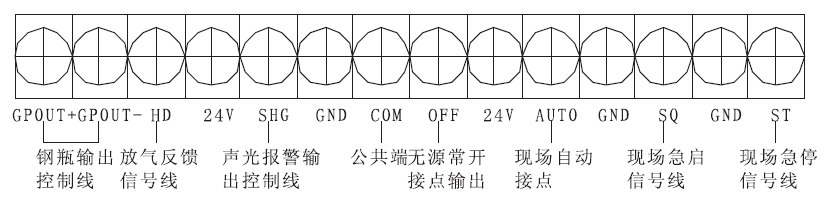

3.2 接線說明

GPOUT+、GPOUT -	鋼瓶控制驅動線。可連接鋼瓶電磁閥等鋼瓶控制驅動設備。有動作時輸出電壓約為DC24V，最大電流容量為2A。進行線路故障檢測時，負載電阻需在30Ω -10K Ω 之間，否則需加繼電器轉接。
HD	放氣反饋信號輸入端。低電平信號（0V）有效。進行線路故障檢測時需在終端配接指定終端電阻（20KΩ ）。
24V、GND	電源線。為方便外部接線，在每路多線端子中有DC24V電源線轉接端。
COM 、OFF	無源常開接點。當進入延時啟動過程時該輸出由常開轉為閉合。一般用來切換空調電源。接點容量為DC30V 2A。
SHG	：聲光報警驅動線。輸出時對VSS的電壓約為DC24V，最大電流容量為1A。可驅動聲光警報器或警鈴、警笛等聲光報警設備。
SQ	現場緊急啟動信號輸入端。高電平信號（ >18V）有效。
ST	現場緊急停止信號輸入端。高電平信號（ >18V）有效。
AUTO	現場手/ 自動轉換信號輸入端。低電平信號（<6V，LD1200A的手動燈亮）為手動，高電平信號（>18V，LD1200A的自動燈亮）為自動， 6～18V 為故障。

3.3 復位操作

按“復位”按鍵，然后輸入密碼（2846），即可對控制器復位。

繼續

4、青鳥消防JB-QB-JBF5014氣體滅火控制器

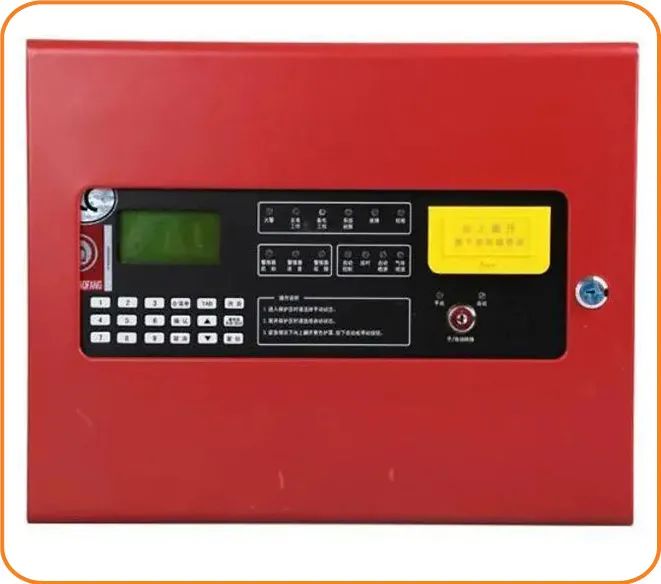

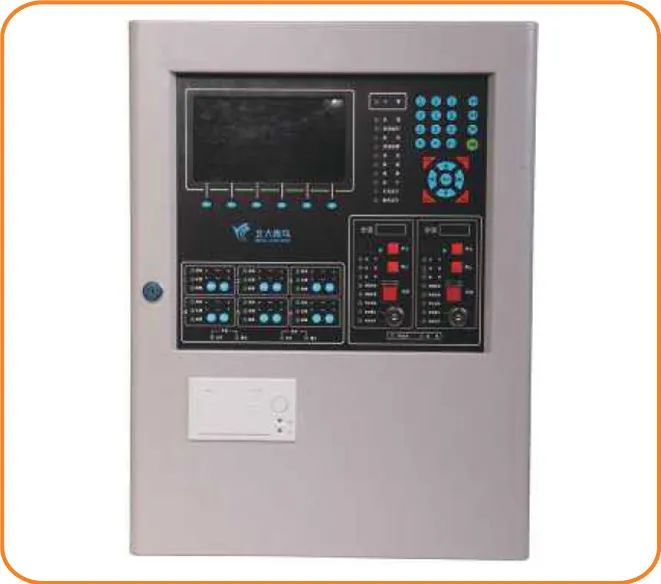

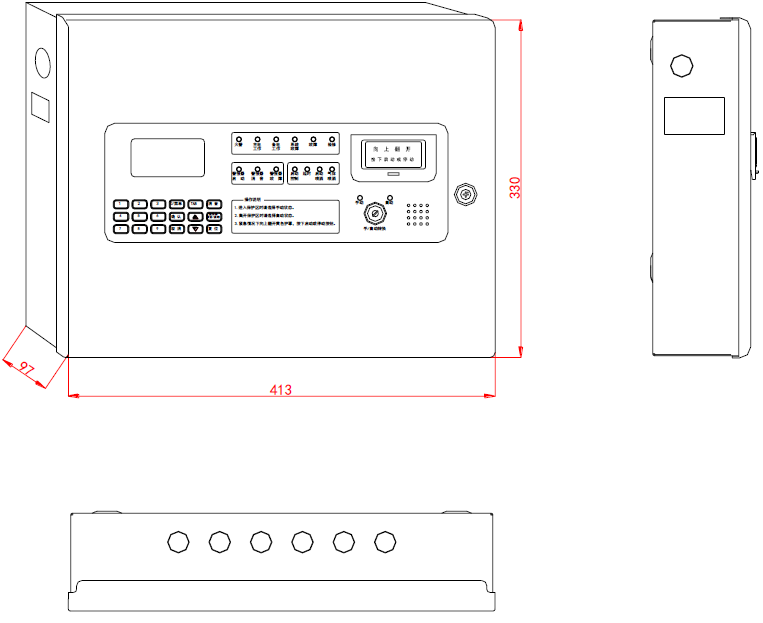

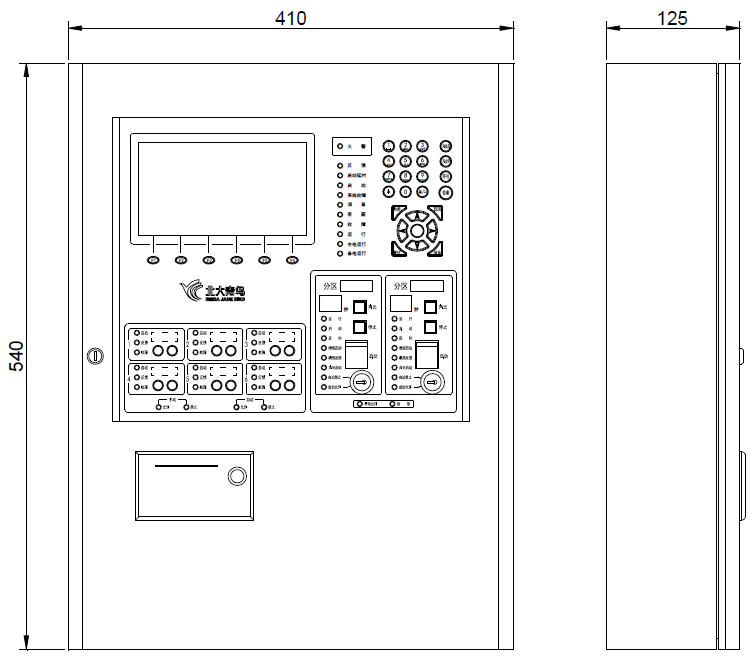

4.1 外形示意圖

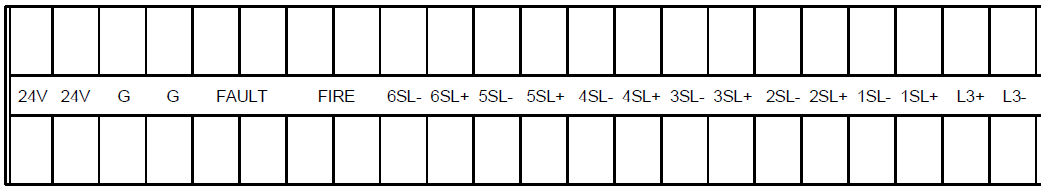

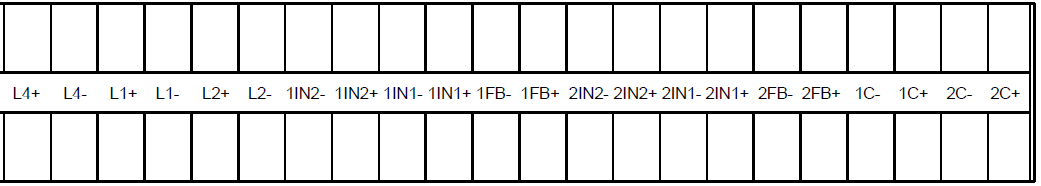

4.2 接線說明

接線端子	端子及接線說明
24V, G	聯動電源輸出，給現場設備供電，正負極性，不能接反
FAULT	故障報警時輸出無源閉合信號
FIRE	火災報警時輸出無源閉合信號
SL-, SL+	6路大型消防設備直啟線，正負極性，不能接反
L+, L-	4路無極性回路總線，L3, L4回路容量200點，接青鳥公司所有現場編址部件 L1, L2回路容量80點，接青鳥公司的聲光警報器、輸入模塊、輸入/輸出模塊、緊急啟停按鈕、手自動轉換盒。
IN1-, IN1+	輸入端子1,外接無源輸入信號，用于報火警，需配接WK, 1/4W終端電阻
IN2-, IN2+	輸入端子2,外接無源輸入信號，用于報火警，需配接10K, 1/4W終端電阻
FB-, FB+	噴灑反饋，需配接10K, 1/4W終端電阻

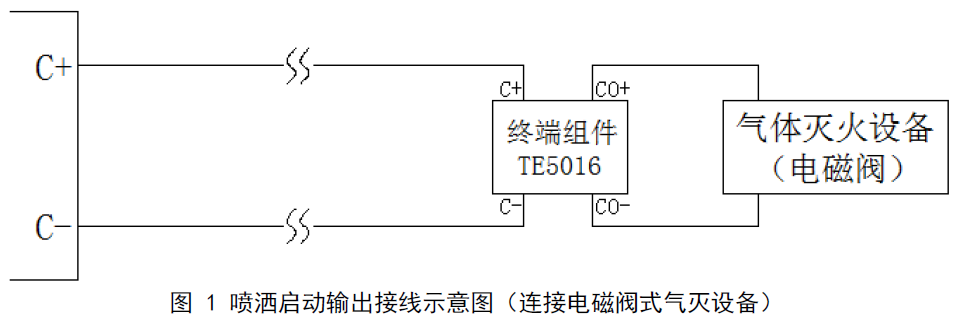

C-, C+	噴灑啟動；連接電磁閥式氣體滅火設備見下圖(1),需在終端配接終端組件；連接電爆管式(氣溶膠)氣體滅火裝置間下圖2,需在終端配接JBF5183氣溶膠滅火裝置控制盒

4.3 復位操作

按“復位”按鍵，然后輸入密碼（111），再按“確認”鍵，即可對控制器復位。

繼續

5、海灣GST-QKP01氣體滅火控制器

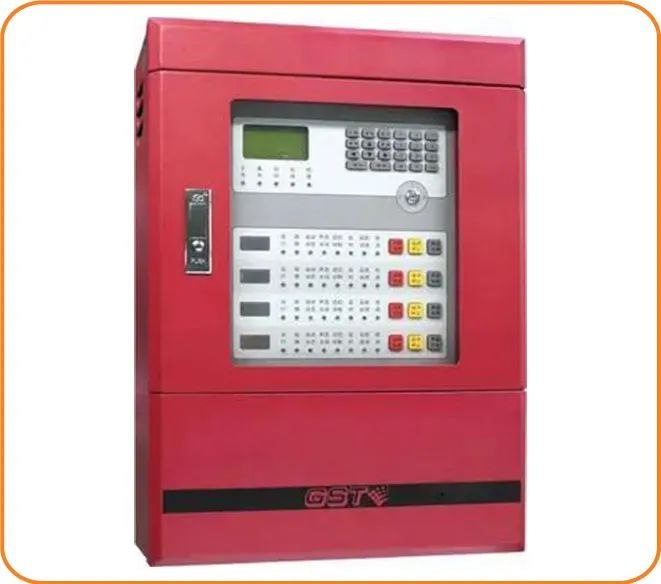

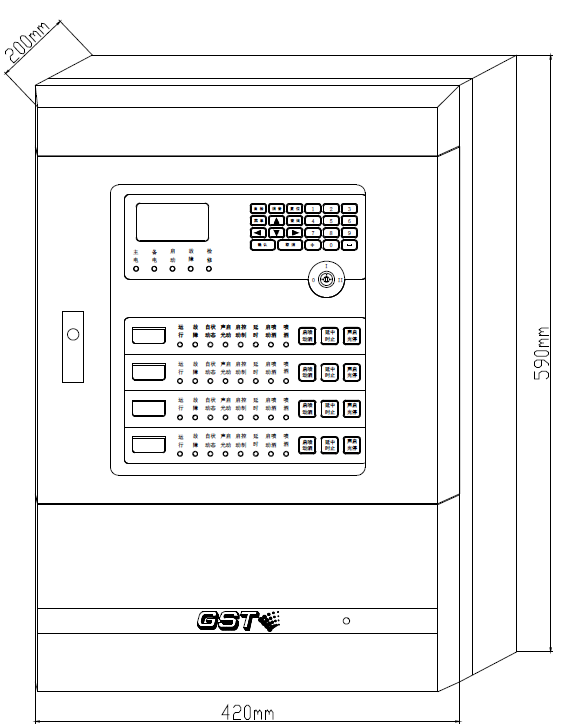

5.1 外形示意圖

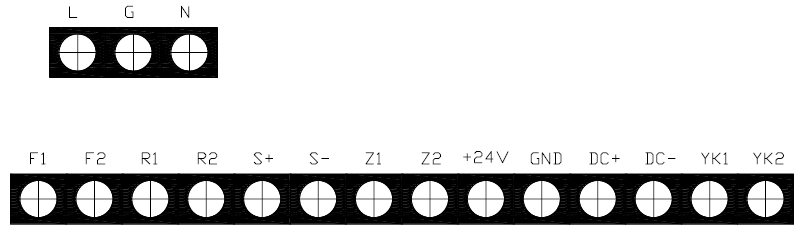

5.2 接線說明

L、G、N	交流220V接線端子。
A1、B1/A2、B2	連接消防聯動控制器的通訊總線端子。
F1、F2	噴灑指不輸出端子，常開觸點，壓力開關動作時閉合；
R1、R2	故障輸出端子，常開觸點，有故障時閉合。
S+、S	聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出24VDC信號。
Z1、Z2	總線輸出端子，連接編碼探測器、手報、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。
+24V、GND	各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體噴灑指示燈和輸出模塊供電。
DC+、DC	各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于DC0.7V,啟動時輸出DC24V電壓且最大2A的信號。終端匹配電阻為4. 7kΩ/0.25W。
YK1、YK2	各區氣體釋放反饋信號輸入端，應輸入幼合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

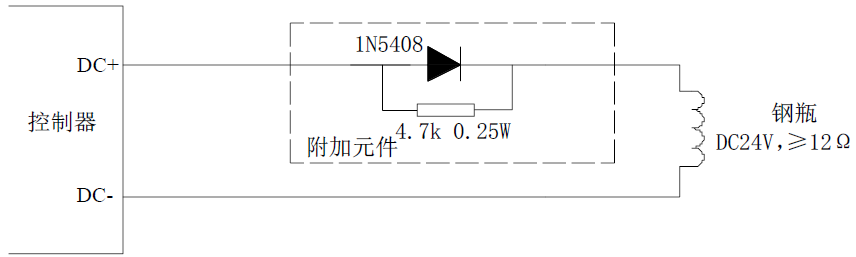

與鋼瓶電磁閥的連接時加附加元件，附加元件應置于線路的末端、接近于鋼瓶電磁閥處。

5.3 復位操作

按“復位”按鍵，再按“確認”鍵，即可對控制器復位。

繼續

6、海灣GST-QKP04、GST-QKP04_2控制器

6.1 外形示意圖

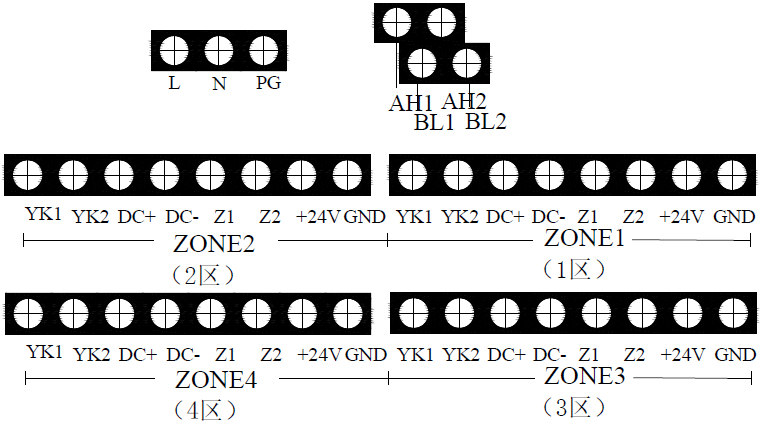

6.2 接線說明

L、N、PG	交流220V 接線端子
AH1、BL1/AH2、BL2	連接火災報警控制器（聯動型）的通訊總線端子
Z1、Z2	各區的總線輸出端子，連接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備
＋24V、GND	各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體噴灑指示燈和輸出模塊供電
DC+、DC-	各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V 電壓且最大3A 的信號。終端匹配電阻為4.7kΩ/0.25W
YK1、YK2	各區氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。
